上一篇「数据库第一次学会留下“体检报告”」讲到，Utlbstat/Utlestat通过两张快照之间的差值生成report.txt。但一份report.txt只能告诉你这半小时内总共发生了什么；一条实时曲线却能让你看见故障正在形成。曲线上扬、颜色改变、告警弹出，你点击、切换时间窗、比较另一组指标，再观察系统怎样回应。性能调优由此从批阅一份事后的“体检报告”，变成了与系统连续交手。

数据库性能监控与可视化专家凯尔·海利（Kyle Hailey）曾在一场演讲里讲过一句话：“Let's make performance tuning a video game.（让我们把性能调优变成一款电子游戏。）”所谓“电子游戏”，并不是强调给界面加动画、音效或比分，而是用原型设计与持续迭代（Prototype and Iterate）思路不断缩短状态、动作和反馈之间的距离，即先做出能用的原型，再在真实使用中反复改进。

从这里出发，图形监控的历史可以被理解为一场反馈革命：批处理报告把一次诊断切成“采集—等待—阅读”三个阶段，交互界面则将它们压缩成几乎连续的循环。曲线只是形态，反馈速度才是实质。

游戏不会要求玩家先读完一百页日志才知道自己掉了多少血。好的性能界面也应该如此：状态持续可见，异常有时间位置，用户做出一个动作后能看到结果，还能回到上一步重新判断。它把原本散落在脑海中的观察流程，搬到了屏幕上。

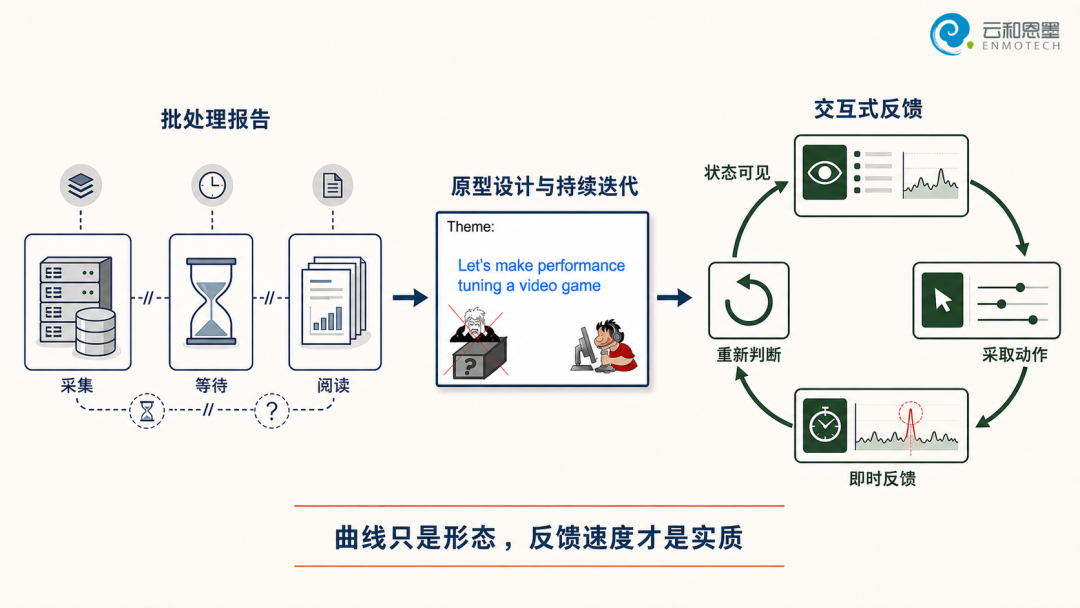

图1：凯尔·海利用“电子游戏”概括交互式性能调优。

在海利的时间线里，1993年的PATROL¹被标为他自己经历中的“First Monitors”（第一个监控台）。这不是给行业判定发明权，而是记录图形界面开始改变诊断方式的一个时间坐标。

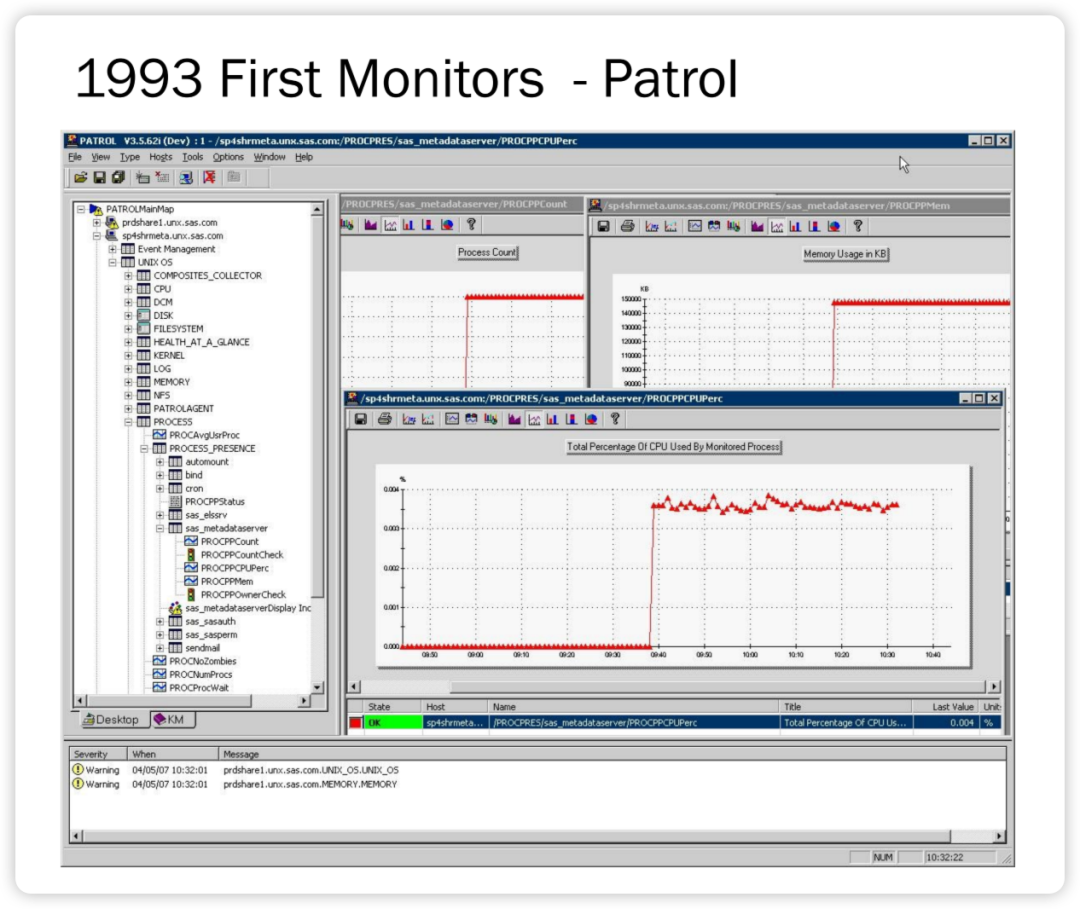

图2所示的PATROL界面截图已经有了我们今天所熟悉的骨架：左侧是对象树，中间主区域是多条随时间推进的曲线，底部是事件和严重级别。DBA不必等采样结束再翻报告，可以一边看系统运行，一边缩小问题范围。代理还会按时间记录参数数据点与人工注释。监控由此不只“显示现在”，也保存可回看的变化轨迹。

图形界面的第一项贡献是把“变化”从两个数字之间解放出来：文字报告里，CPU从20%涨到90%只是两行值；但在图形界面的曲线上，它有起点、斜率、持续时间和回落方式。第二项贡献是并列：CPU、进程数、内存和告警可以在同一时间窗里互相校验。第三项贡献是入口快捷：对象树和窗口让DBA可以从主机走向实例、进程和指标，而不是记住每一张动态视图和每一个脚本参数。

图2：PATROL界面代表1993年前后的第一代图形监控。

但一条红线并不等于根因，它只是在视觉上更醒目。CPU高可能是正常批处理，内存平稳也不能证明SQL没有锁住全库。图形化把阅读速度提上来了，诊断模型仍主要装在DBA的脑子里。

¹ PATROL是一个通用的企业IT监控平台，最初是美国Patrol Software公司推出的产品；BMC Software在1994年收购了Patrol Software，之后PATROL成为BMC的核心产品线，并发展出庞大的知识模块（KM）生态。在早期Oracle DBA圈子里，PATROL for Oracle是非常有代表性的商业数据库监控产品。BMC官方文档现在仍然保留着PATROL for Oracle Enterprise Database，它可以监控Oracle Standalone、Data Guard、RAC、ASM等环境，并提供空间、Buffer、Session等方面的监控指标。

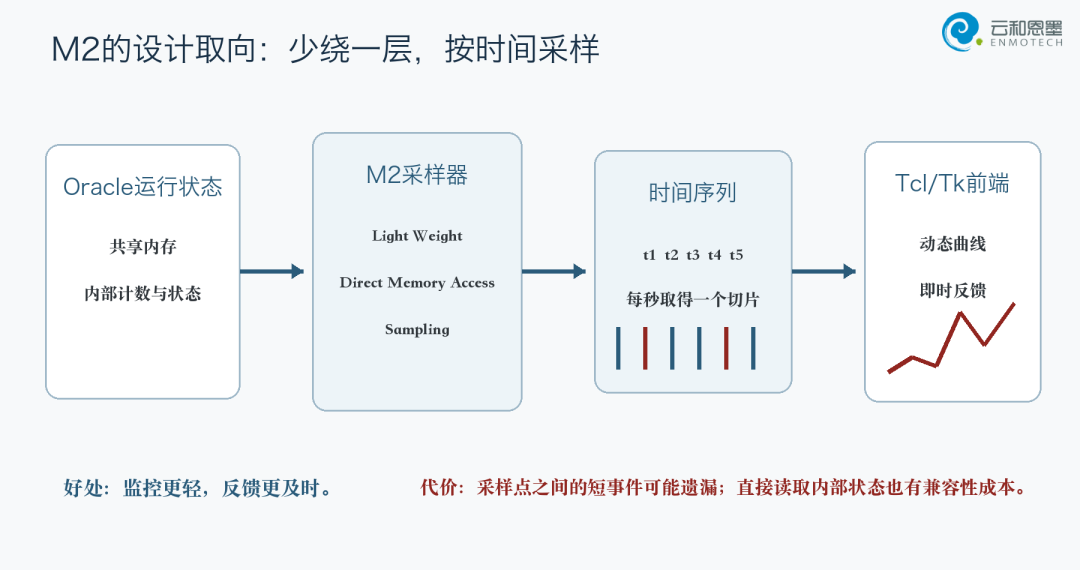

图3：M2把轻量访问、采样和图形前端串成一条低延迟路径。

² 罗杰·桑德斯（Roger Sanders）是Oracle早期一位极其擅长数据库内部机制和性能诊断的工程师；他最为人津津乐道的贡献，是开发M2，开创了直接从Oracle SGA读取内部运行信息的实践，并启发了后来凯尔·海利（Kyle Hailey）的DMA/SGA研究。M2是一款Oracle内部诊断工具，可以绕过普通Oracle接口，直接读取Oracle SGA共享内存，用于观察和分析数据库的内部运行状态。

在海利的时间线里，1994年和1995年分别写下了“Tcl/Tk + M2”和“Tcl/Tk dynamic”。Tcl/Tk³的价值不在于今天看来颇为古朴的窗口，而在于原型成本低。工程师由此可以快速新增一张图、换一种排列、删掉无用项，再交给DBA使用。图形界面不再只是统计脚本的漂亮外壳，其本身也开始参与诊断方法的形成。

这正是原型设计与持续迭代（Prototype and Iterate）的意义。很多指标在设计讨论会里都显得特别必要，但只有真正值夜班的DBA才知道哪些图一直空着，哪些图比例尺不一致，哪些曲线虽然热闹却从未参与过一次判断。界面需要在运维现场里长出来。

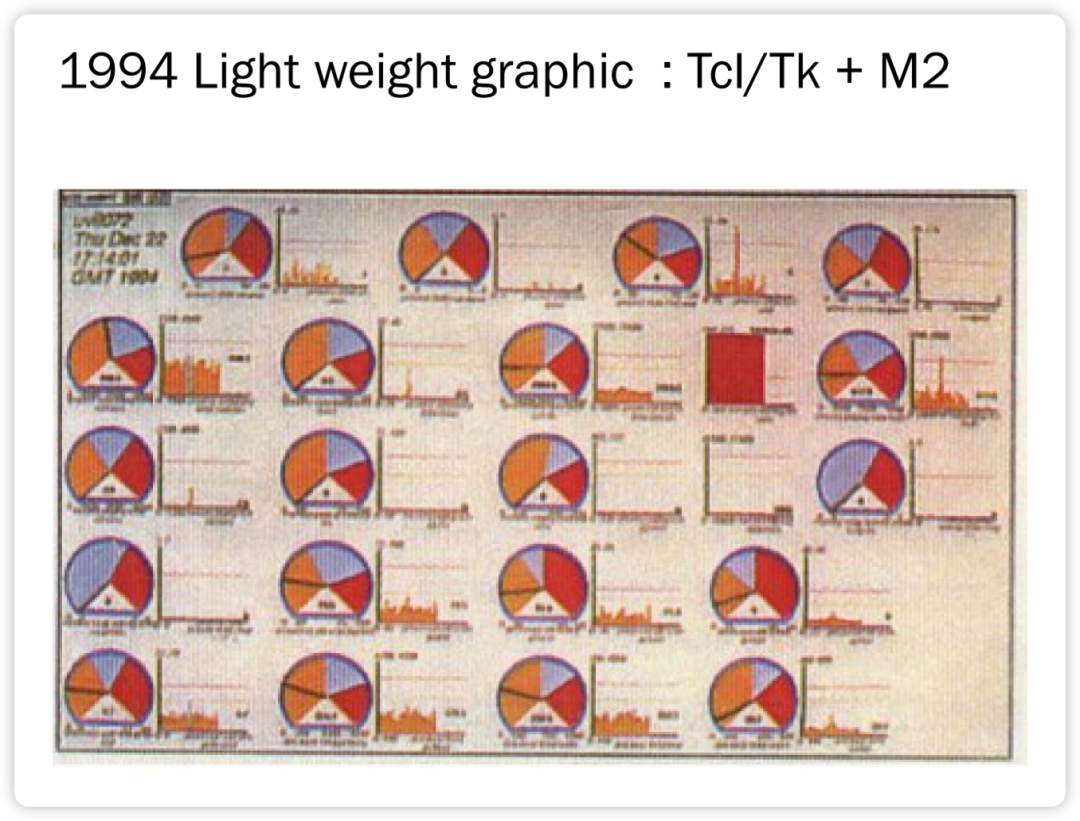

图4：1994年的Tcl/Tk + M2已经能在一个画面中排列多组动态图。

³ Tcl/Tk是一套诞生于1980年代末的脚本语言 + 图形界面工具包，其中Tcl负责“编程逻辑”，Tk负责“图形界面”，曾广泛用于Unix、数据库工具和系统管理工具开发。Tcl/Tk也曾经是Oracle早期图形化管理工具和数据库工具开发环境中的重要技术之一。



真正的“游戏感”来自闭环

把调优拆开看，它确实像一套交互循环：选择故障时间窗，看见状态，提出一个可证伪的假设，只改一个变量，再观察响应时间、吞吐量和等待结果是否按预期变化。有效就保留，无效就回滚。界面缩短的是这一轮循环的时间。

这里最容易犯的错，是把“即时反馈”误认为“即时结论”。某项参数改完，曲线马上变绿，不代表问题已经解决；业务量可能刚好下降，缓存可能尚未重新变冷，副作用也可能延迟出现。这就像玩游戏一样，需要动作快，但不等于凭感觉乱按键。生产调优仍需要基线、单变量实验、可回滚动作和业务结果验证。

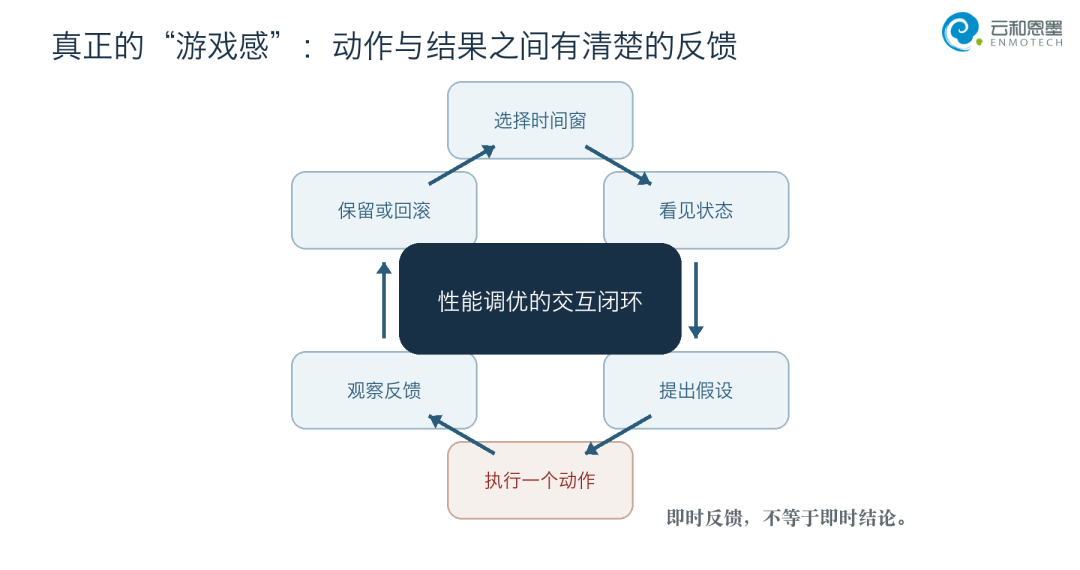

图5：交互式性能调优的六步闭环。

一旦画图变得容易，工具最自然的走向就是把所有东西都画出来（“Monitor Everything Approach”）。系统统计、文件I/O、library cache、latch、各种等待事件纷纷变成窗口。当图可以随手创建，也可以随手销毁时，灵活度空前，“图表墙”也随之出现（如图6所示）。

“图表墙”的最大问题是把注意力变成新的稀缺资源。每张图自动缩放后，一次很小的波动也能顶到图框顶部；不同时间轴让本来同时发生的事件看起来互不相关；空闲等待、后台活动和真正影响用户的前台等待挤在一起。颜色越多，DBA越容易追逐最刺眼的那一条，而不是代价最大的那一条。

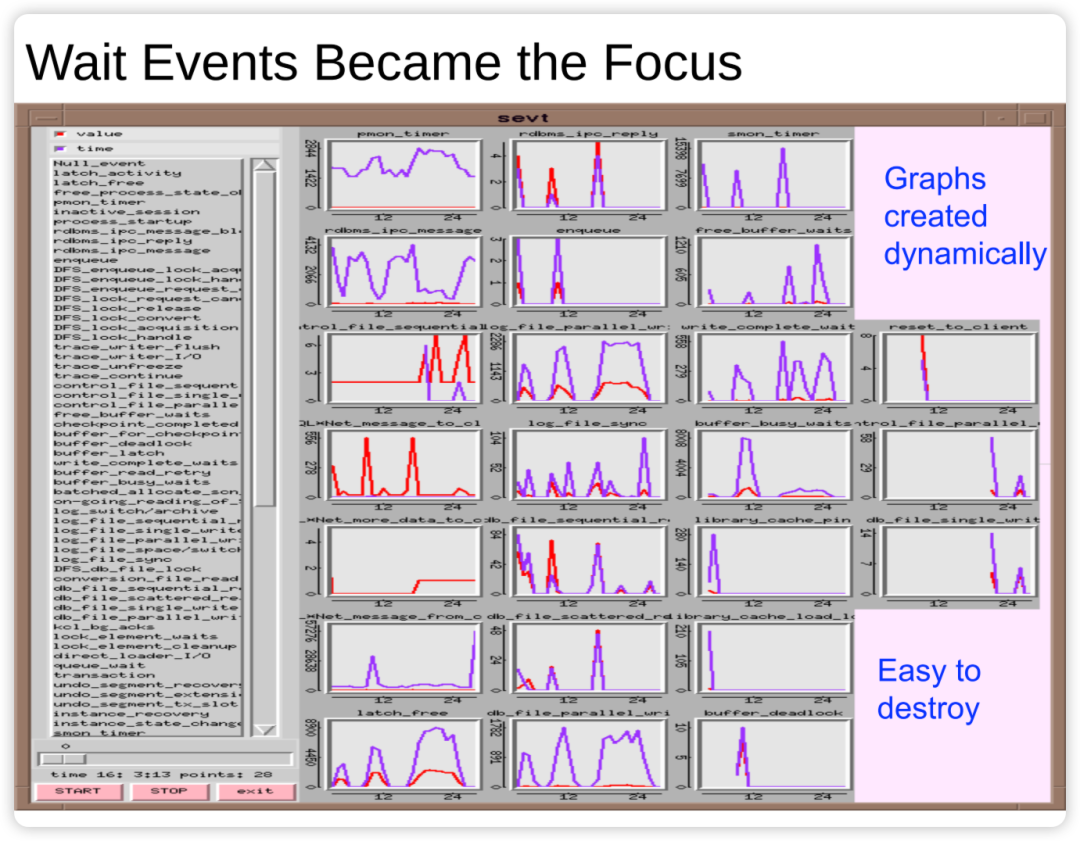

图6：等待事件成为焦点后，动态图也迅速长成一面“墙”。

接下来的改进很有代表性：统一图表尺度，剔除后台等待、空闲等待、无关等待和等待次数。注意，这些动作的本质都是删减。监控演进到这一步，难题已不再是如何把数据画出来，而是如何把专家的筛选规则做进界面。

1996年，本·施奈德曼⁴（Ben Shneiderman）在其著作《The Eyes Have It》中提出“视觉信息查找箴言”：先总览，再缩放与筛选，最后按需查看细节；关联、历史与提取同样重要。

这几乎就是“图表墙”的解药：总览指出哪里值得注意，筛选移开无关等待与背景噪声，按需查看细节再把峰值下钻到会话、SQL、对象或等待。好的图形监控不是让所有数据同时夺取注意力，而是安排一条从异常到证据的阅读路径。

⁴ 本·施奈德曼（Ben Shneiderman）是马里兰大学计算机科学荣休杰出教授，1983—2000年任该校人机交互实验室创始主任。他在直接操作、动态查询、树图和信息可视化方面作出开创性贡献；1996年提出的“先总览，再缩放与筛选，最后按需查看细节”，成为信息可视化领域最有影响力的设计原则之一。



这条路径在今天的zCloud中有了更完整的对应：先在统一时间轴上总览实时趋势、历史基线与同期时段，锁定异常时间窗后，再下钻TOP SQL、TOP Event、TOP Session。直接下钻而不是查看更多信号，就是为了让值得行动的信号更早被看见。

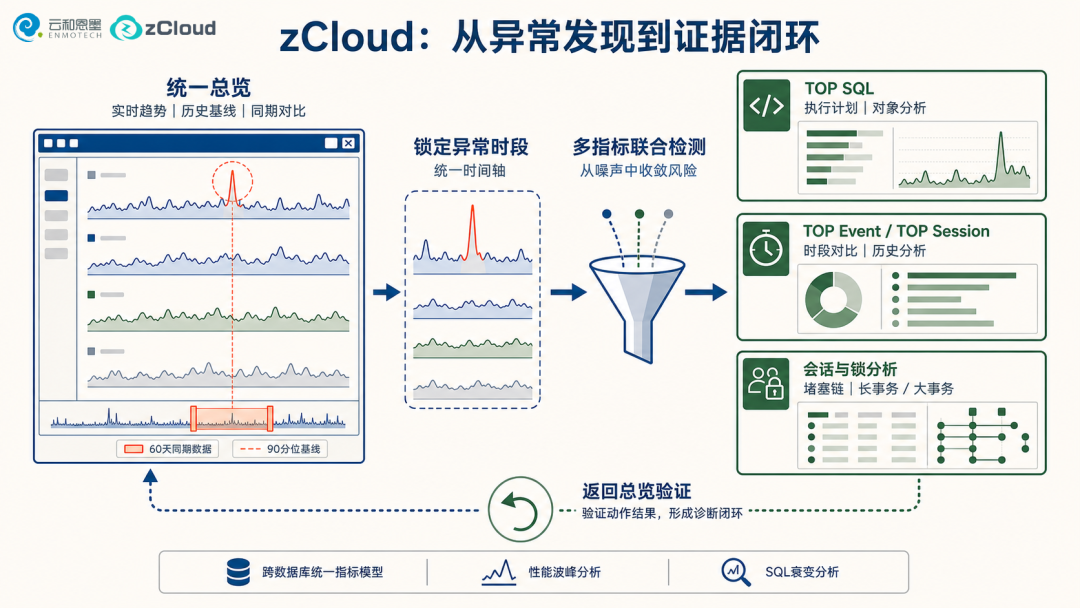

图7：zCloud诊断路径示意——从总览中锁定异常时间窗，经框选后下钻SQL、Event和Session。

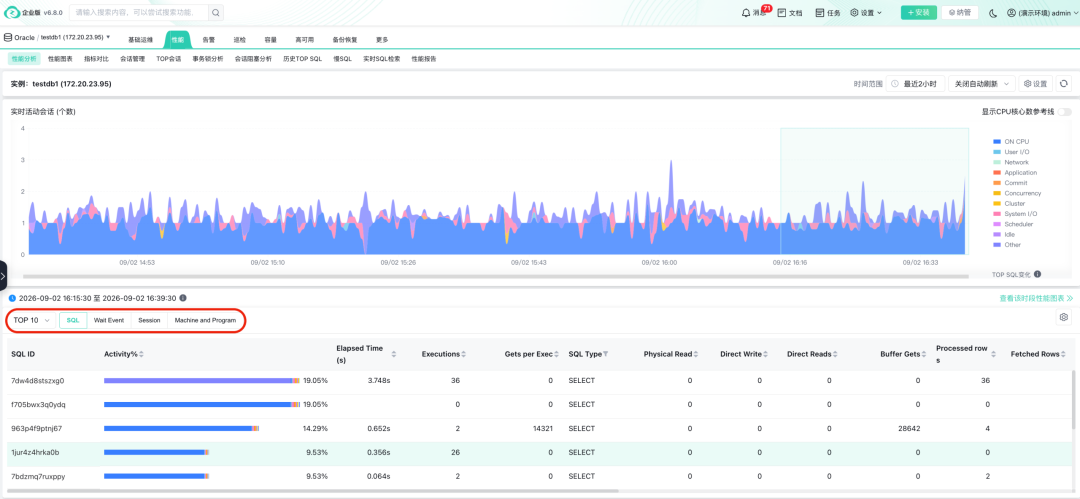

图8：zCloud性能分析界面。

三十年后的今天，仪表盘已经漂亮得多，误区却没变。判断一块数据库监控界面是否有用，有经验的DBA通常先问下面五件事。

1. 它回答什么问题？一张图若既不能发现异常，也不能验证假设，更不能帮助定位，就只是屏幕装饰，“看上去”很炫而已。

2. 时间轴是否对齐？数据库、主机、存储和业务延迟必须能锁定同一窗口，否则相关性全靠眼猜。

3. 尺度能否反映真实情况？自动缩放适合看形状，不适合比较代价；并排图至少要标清单位、上限和采样粒度。

4. 能否从峰值下钻？曲线指出“什么时候”，下一步应能走向会话、SQL、对象、文件或等待，而不是再打开一面图表墙。

5. 采集成本是否能解释？采样频率、保留周期、聚合方式和缺失数据都属于监控结果的一部分，不能藏在产品内部。
